【实用公式】卷取机构必用计算式！

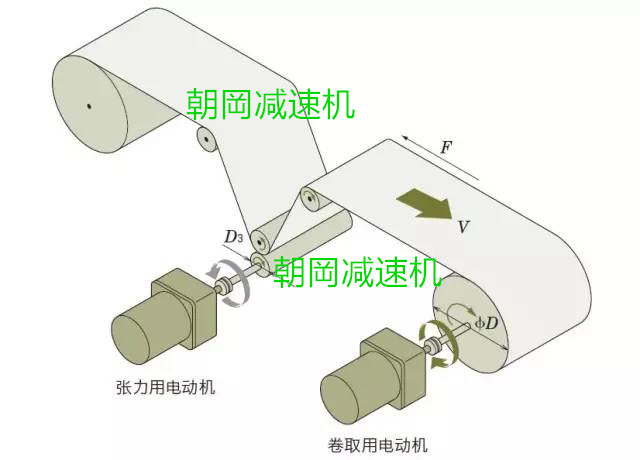

● 卷取机构
（1）驱动机构部的规格及运行条件
开始卷取时直径 ················D1=15 ［mm］=0.015 ［m］
卷取结束时直径 ················D2=30 ［mm］=0.03 ［m］
张力用滚筒直径 ················D3=20 ［mm］=0.02 ［m］
卷取速度 ·························V=47 ［m/min］（恒定）
张力 ·······························F=4［ N］（恒定）
电源 ·······························单相220V、50Hz
运行时间 ·························连续
（2）卷取用电动机的选用
卷取用电动机一般需具备以下条件。
● 一定的卷取速度
● 有一定的张力，防止材料松弛。
为了满足此条件，必须按以下的要点选择电动机。
● 卷取开始到结束期间，由于卷取直径会发生变化，为保持卷取速度
恒定，需要电动机根据卷取直径调整转速。
● 在张力恒定时，卷取开始到结束期间，由于电动机的必要转矩会发
生变化，因此需要电动机根据卷取直径调整转矩。
力矩电动机具有满足以上条件的特性。
①必要转速的计算
求得开始卷取时的必要转速N1。
求得卷取结束时的必要转速N2。
②必要转矩的计算
求得开始卷取时的必要转矩T1。
求得卷取结束时的必要转矩T2。
以下为卷取用电动机的必要条件。
开始卷取：
转速N1 = 1000［ r/min］、转矩T1 = 0.03［ N·m］
卷取结束：
转速N2 = 500［ r/min］、转矩T2 = 0.06［ N·m］

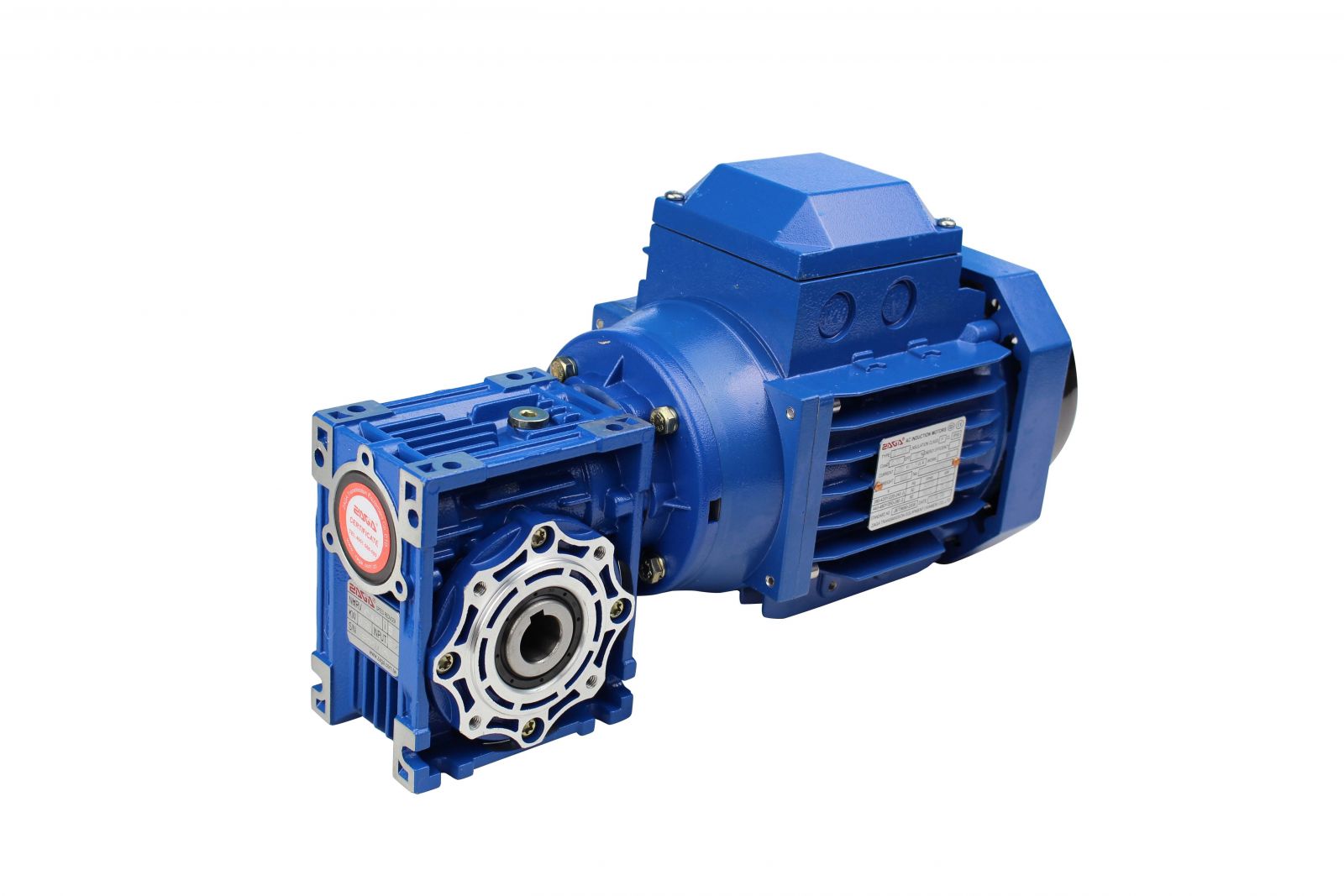

可供选择的减速机如下：
